一. Birdbath 光学结构

概述：
Birdbath 结构由一个45°斜置平面偏振反射镜和一个半反半透凹面反射镜以及一个活多个透镜构成，通过偏振折返，实现了体积的压缩以及保持了轴对称性。
特点：
1. 提供40°-55°范围的视场角。

2. 经过半反半透镜片以及偏振平面镜片后，透过率为25%。

3. 制造成本低,装配灵敏度低。

二. Pancake VR 光学结构

概述：
Pancake 结构通过多层光学元件折叠光路，以实现更薄的设计。
特点：
1. 能够压缩传统VR的厚度至于10mm左右。
2. 提供超过90°的视场角和良好的图像质量。

3. 能量利用率约为25%。

三. 自由曲面棱镜

概述：
自由曲面棱镜使用复杂的曲面设计来优化光线的传播和成像。
特点：
1. 单片注塑，量产成本低。

2. 视场角40°到55°左右较佳。
3. 透过率高，能实现大于50%的透过率。

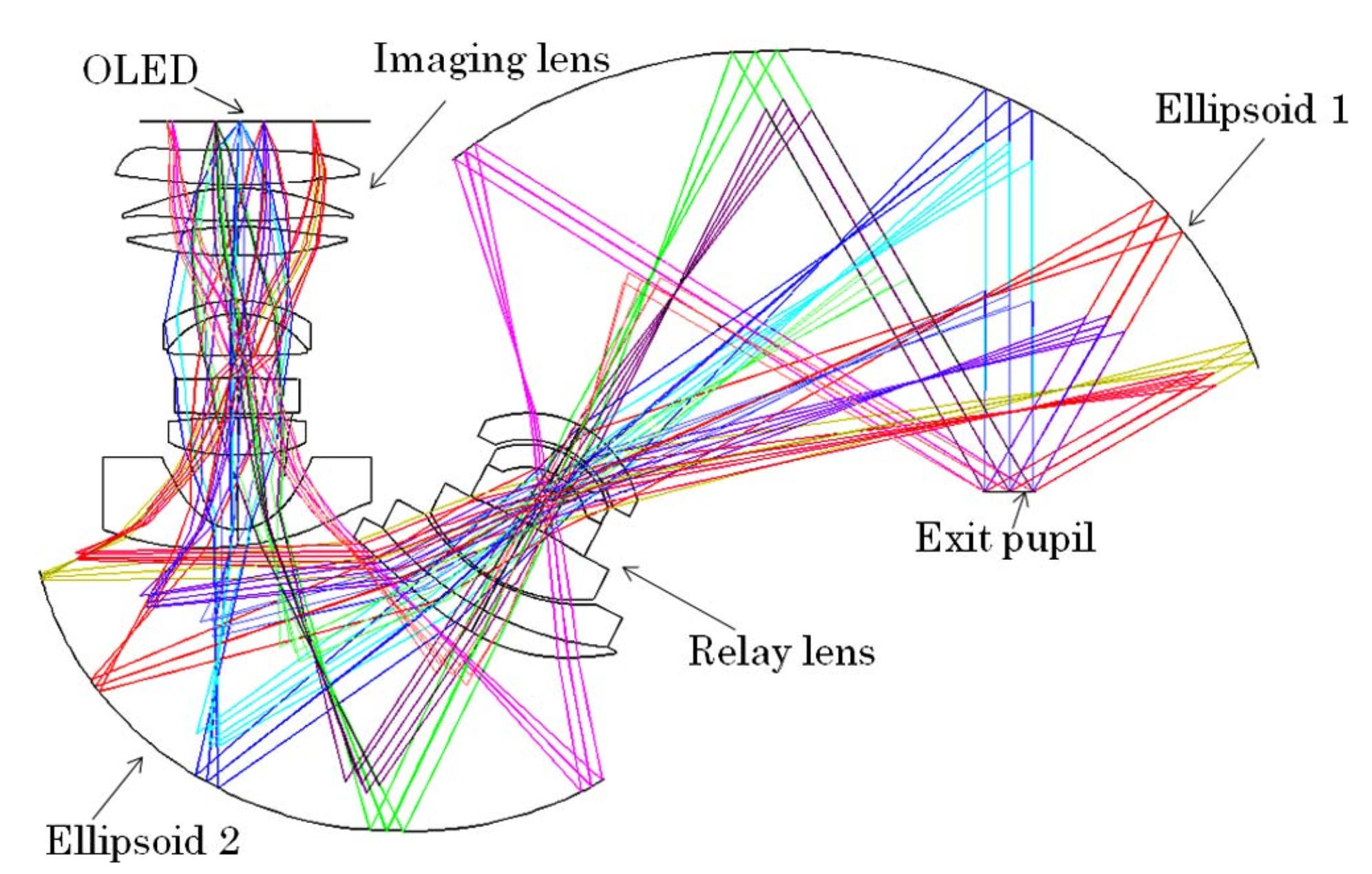

4. 离轴折返系统

概述：
离轴折返系统通过多个非对称镜面折返光路，改变光线的传播方向，以达到紧凑设计。
特点：
1. 视场角可大可小，20°-120°范围均可设计。

2. 头盔场景更加适用。

3. 结构复杂多变，可根据具体需求进行特定设计。

4. 透过率高。

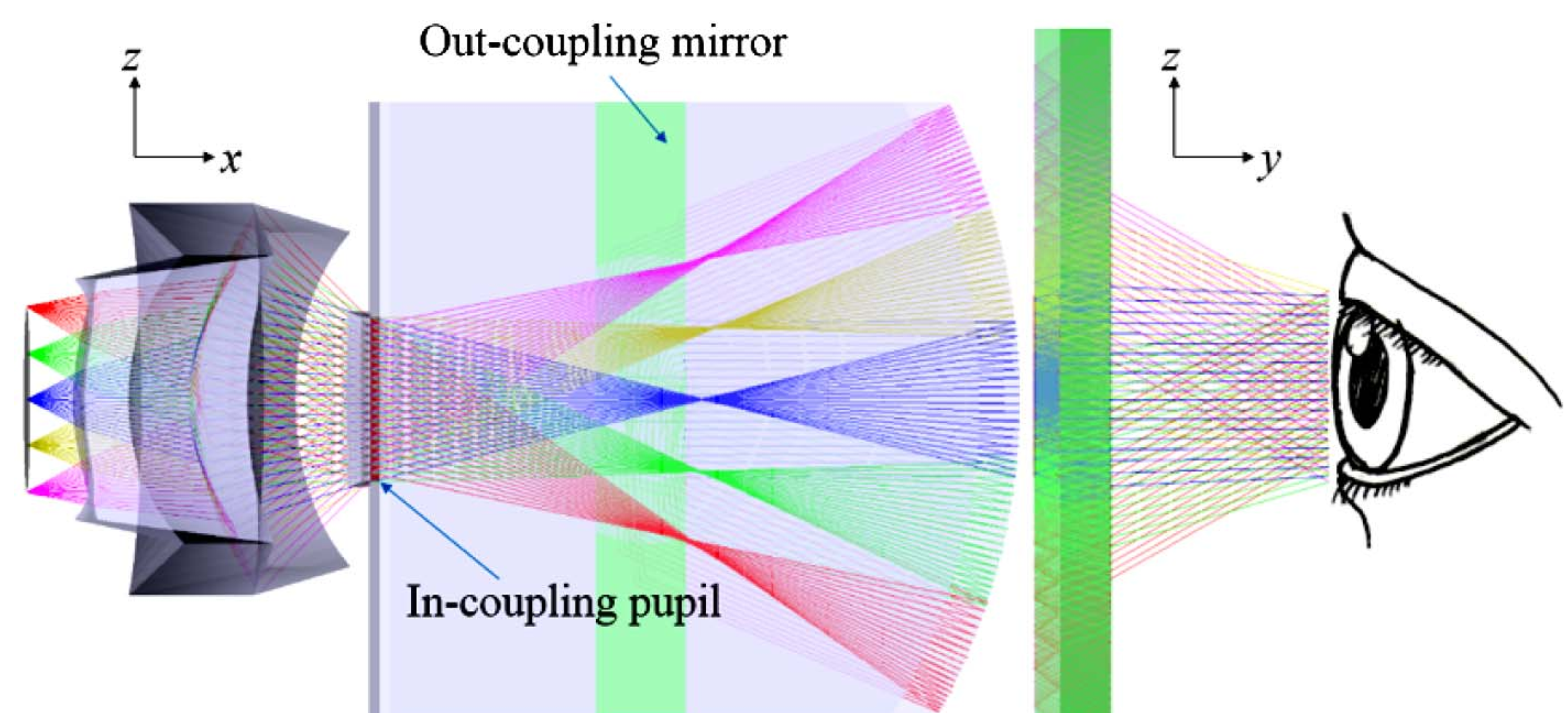

5. 光波导系统

概述：
光波导通过光机+全内反射波导片+耦合光栅或者阵列反射镜实现轻薄的显示。是最接近眼镜形态的显示方式。
特点：
1. 可薄至1mm以下。
2. 通过光机以及波导折射率的配合，视场角从30°到70°均可实现。
3. 光源亮度要求高。
